Soffietti modulari

I soffietti modulari Barbieri Rubber coprono una vasta gamma di diametri ed essendo modulari possono raggiungere lunghezze infinite.

Sono un sistema componibile, che permette di montare il soffietto di protezione su qualsiasi flangia da 10 a 118mm anche a sezione non circolare. Il soffietto modulare mantiene i contaminanti lontano dallo stelo o dalla vite, evitando danni ed aumentando notevolmente la vita utile del dispositivo.

LA SOLUZIONE PIU’ SEMPLICE ED ECONOMICA PER LA PROTEZIONE DI ORGANI MECCANICI

Categorie: ,

Descrizione

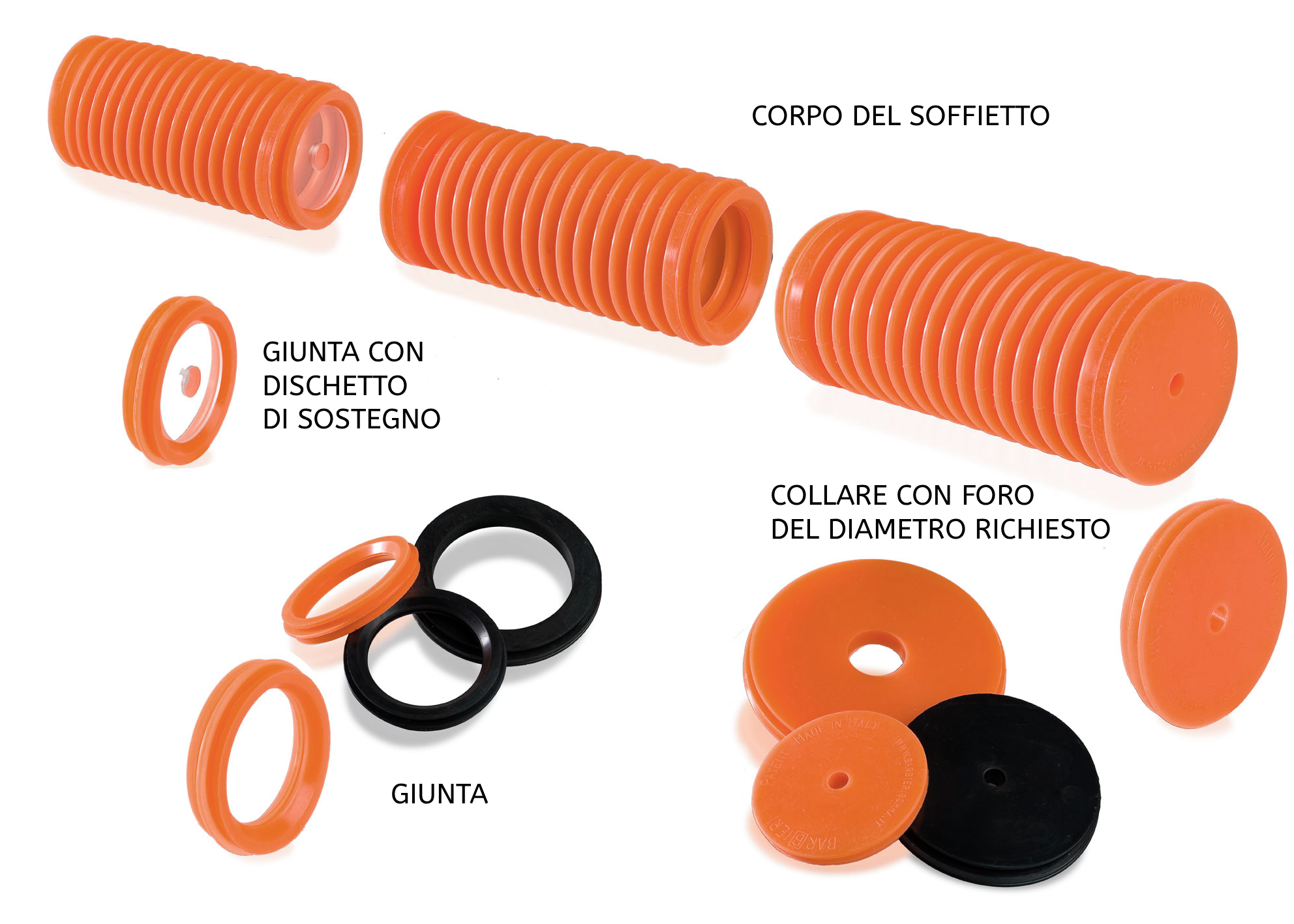

Il soffietto modulare si compone di 3 elementi principali: Il Soffietto, il collare e la giunta.

I collari e le giunte si assemblano al soffietto semplicemente incastrandoli alle estremità.

I collari sono i due elementi terminali di ogni soffietto completo.

Nei collari si effettua facilmente il foro della dimensione necessaria, si ottiene così una perfetta presa sulla flangia, assicurandone la tenuta.

La giunta, facoltativa, permette di collegare più soffietti insieme e ottenere qualsiasi lunghezza.

Disponibile in vari modelli di varie dimensioni, il soffietto modulare rappresenta una soluzione perfetta, esteticamente sembra disegnato per l’applicazione e nello stesso tempo garantisce una completa protezione per qualsiasi organo meccanico.



Visualizza la brochure »



Guarda il video sotto che mostra la semplicità d’installazione del Soffietto Modulare



Informazioni aggiuntive

Applicazione

Quando polvere, sabbia, trucioli di metallo, acqua e altri contaminanti colpiscono o si accumulano sugli steli dei pistoni esposti di cilindri idraulici o pneumatici, o sui bulloni e sugli steli di cilindri elettrici e attuatori, riducono notevolmente la durata dei cilindri idraulici. squilla, provocando perdite e rendendo rapidamente inutilizzabile il dispositivo. Inoltre, le sostanze inquinanti possono entrare nel fluido idraulico e causare problemi in tutto il sistema.

Per quasi tutte le applicazioni in cui possono verificarsi queste condizioni, l'installazione di una molla di protezione può fare una grande differenza in termini di durata. Il problema è la disponibilità dei soffietti con le corrette dimensioni dei due collari, delle lunghezze di chiusura e della corsa. Il sistema modulare di Barbieri Rubber permette di risolvere tutti questi problemi ed è, quindi, la soluzione ideale nella gamma di dimensioni che copre.

BARBIERI RUBBER possiede il brevetto di SOFFIETTO MODULARE, componibile e adattabile a tutte le dimensioni della flangia dove deve essere installato, da un minimo di 10mm ad un massimo di 118mm.
Materiali standard

(sempre disponibile a magazzino):
NBR:

antiolio (colore nero). Resistente a oli e grassi, protetto dai raggi solari per applicazioni esterne. Ottima elasticità e lunga durata.
EPDM:

(colore nero) Ottima durata all’esterno. Resistente al sole e agli agenti atmosferici. Non resistente a oli e grassi.
SILICONE:

(colore arancio RAL 2004). Idoneo al contatto con gli alimenti. Resistente a 200ºC continui. Altissima qualità, grande elasticità e lunga vita utile. Discreta resistenza a oli e grassi.
Altri materiali

sono disponibili su richiesta.
Installazione

Il foro è realizzato nei Collari, con il diametro e la forma necessari per adattarsi perfettamente al macchinario.

I collari sono in gomma elastica come i soffietti, quindi il loro diametro intero deve essere inferiore al diametro dove devono essere installati (annidati). Si consiglia di forarli circa il 5% in meno rispetto al diametro in cui si inseriscono.

Poi va praticato anche il foro per far “respirare” il soffietto, cioè per il passaggio dell'aria.

Questo foro è essenziale perché il movimento assiale provoca una variazione del volume interno. Pertanto, l'aria deve uscire ed entrare nel mantice durante i cicli di movimento. I cicli lenti (maggiori di 5 secondi) richiedono un solo foro di passaggio dell'aria. Per cicli più veloci, sono necessari due o più fori.

Un eventuale filtro permette di mantenere pulita l'aria all'interno del soffietto da polvere e inquinanti con particelle solide non inferiori alla dimensione delle maglie del filtro.

Per installazioni verticali o inclinate, in applicazioni esterne, l'installazione del filtro sulla flangia inferiore protegge lo stelo da liquidi e pioggia e consente la fuoriuscita di eventuale condensa all'interno dell'impianto.
Produzione

La produzione di tutti i componenti del soffietto modulare viene effettuata presso Barbieri Rubber mediante stampaggio ad iniezione e sfruttando la reazione chimica denominata Vulcanizzazione, tipica della produzione di articoli tecnici in gomma; È la stessa reazione utilizzata per la produzione di pneumatici per automobili.
Altri modelli di soffietti in gomma

Per applicazioni che richiedono dimensioni del soffietto maggiori o minori di quelle coperte dai soffietti modulari, vedere Molle cilindriche. Se invece è necessario uno studio dedicato per ottenere un soffietto speciale, Barbieri Rubber offre un Servizio Completo per lo sviluppo di soffietti di trafilatura e offre 50 anni di esperienza nel settore.

Possiamo analizzare le vostre esigenze geometriche, di movimento e ambientali e proporre, in questo modo, il materiale migliore per un'ampia gamma di applicazioni estreme, come alte e basse temperature, presenza di olio e solventi, acidi, sostanze chimiche aggressive e altri fluidi. . È inoltre possibile studiare i materiali e le geometrie per condizioni di: abrasione, alte frequenze operative, irraggiamento solare, presenza di ozono, ossigeno o polvere e sabbia.
