Descrizione

Soffietti in gomma: cilindrici, rettangolari e conici

I soffietti in gomma Barbieri Rubber sono soffietti di protezione stampati in più geometrie – cilindrici, modulari, rettangolari, conici – destinati alla protezione di alberi, mandrini, steli e organi mobili in ambienti industriali. Produciamo soffietti su misura e a catalogo dal 1963, in mescole NBR, EPDM, silicone (VMQ), neoprene e altre mescole tecniche. Lo stampaggio è interamente gestito nel nostro stabilimento in Emilia-Romagna.

Tipologie di soffietti in gomma

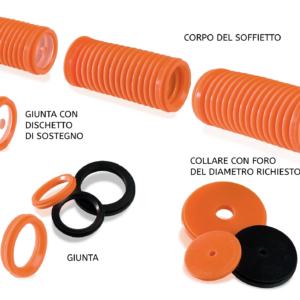

La famiglia comprende quattro tipologie principali. I soffietti cilindrici gomma proteggono organi a sezione circolare come mandrini, steli e alberi rotanti. I soffietti modulari sono assemblabili a partire da elementi singoli e coprono lunghezze e geometrie variabili: utilissimi per guide telescopiche e corse irregolari. I soffietti rettangolari gomma proteggono guide a sezione quadrata o rettangolare di macchine utensili e impianti. I soffietti conici gomma raccordano sezioni di diametro diverso o accompagnano deflessioni angolari, tipici di leveraggi e snodi.

Soffietti gomma protezione alberi e mandrini

La principale funzione dei soffietti gomma è la soffietti gomma protezione alberi mandrini: trattenere il lubrificante in prossimità delle parti mobili, impedire l’ingresso di polveri, sporco, trucioli e liquidi aggressivi e assorbire piccole oscillazioni. Le cuffie protezione mandrini gomma sono utilizzate in macchine utensili, su organi rotanti CNC, su trasmissioni cardaniche, su steli pneumatici e oleodinamici. Per applicazioni con pulviscolo metallico (fresature, rettifiche) selezioniamo mescole resistenti all’abrasione.

Mescole disponibili per soffietti

I soffietti NBR sono lo standard per il contatto con oli minerali in oleodinamica e automotive. I soffietti EPDM resistono ad acqua, vapore, ozono e raggi UV: ideali per ambienti esterni e idraulica. I soffietti silicone coprono il range termico più ampio (-60/+200 °C) e sono indicati per alimentare, medicale e applicazioni ad alta temperatura. I soffietti neoprene offrono compromesso tra resistenza chimica e meccanica per applicazioni generiche industriali. Disponiamo anche di FKM (Viton®) per ambienti chimicamente aggressivi.

Mescola	Range termico	Resistenza chimica	Applicazioni tipiche
NBR (Nitrile)	-40 / +130 °C	Oli minerali, carburanti	Oleodinamica, automotive
EPDM	-40 / +100 °C	Acqua, vapore, ozono, UV	Idraulica, esterni, fotovoltaico
VMQ (Silicone)	-60 / +200 °C	Alte temperature, biocompatibile	Alimentare, medicale, alte T
FKM (Viton®)	-10 / +180 °C	Oli aggressivi, solventi, carburanti	Chimica, automotive, oleodinamica
HNBR	-20 / +160 °C	Oli + alta temperatura	Oleodinamica gravosa
NR / SBR	-50 / +90 °C	Buona elasticità meccanica	Antivibranti, generici

Soffietti standard e su disegno

La gamma standard a catalogo copre i diametri e le altezze più richieste. Per applicazioni che richiedono geometrie specifiche realizziamo soffietti gomma su misura partendo dal disegno tecnico fornito dal cliente, anche di massima: per ogni produzione customizzata è necessario almeno un disegno preliminare del componente. Lo stampo dedicato viene realizzato in collaborazione con stampisti partner; lo stampaggio è interamente interno. Realizziamo anche cuffie joystick gomma e soffietti per giunti elastici gomma con specifiche dimensioni di accoppiamento.

Domande frequenti

Cosa sono i soffietti in gomma?

I soffietti circolari gomma sono elementi elastici stampati con superficie ondulata, utilizzati per proteggere alberi, mandrini, steli e organi mobili da polveri, sporco, trucioli e perdita di lubrificante. La forma a fisarmonica permette al soffietto di estendersi e comprimersi accompagnando il movimento del componente protetto.

Quali tipologie di soffietti produce Barbieri Rubber?

Produciamo quattro tipologie principali: soffietti cilindrici (sezione circolare), soffietti modulari (assemblabili da elementi singoli), soffietti rettangolari (sezione rettangolare per guide) e soffietti conici (raccordo tra sezioni diverse). Per applicazioni dedicate realizziamo anche cuffie per joystick e soffietti per giunti elastici.

Quale mescola scegliere per i soffietti?

NBR è lo standard per oli minerali in oleodinamica e automotive. EPDM è indicato per acqua, vapore, ozono e raggi UV. Silicone (VMQ) copre il range termico più ampio (-60/+200 °C). FKM (Viton®) resiste a oli aggressivi, solventi e carburanti. La scelta dipende dall’ambiente di esercizio.

Posso ordinare soffietti gomma su misura?

Sì. Realizziamo soffietti gomma su misura partendo dal disegno tecnico fornito dal cliente, anche in versione preliminare: per ogni produzione customizzata è indispensabile almeno un disegno di massima. Lo stampo dedicato viene realizzato in collaborazione con stampisti partner.

I soffietti Barbieri Rubber sono adatti per macchine utensili CNC?

Sì. I nostri soffietti in gomma sono ampiamente utilizzati per la protezione mandrini CNC e di organi rotanti in macchine utensili. Per applicazioni con polveri abrasive selezioniamo mescole resistenti e geometrie ottimizzate per facilitare lo scarico dei trucioli.

Informazioni aggiuntive

Campi d'impiego	I soffietti sono utilizzati principalmente per la protezione di dispositivi con movimento assiale, come cilindri, viti senza fine, martinetti, molle a gas, sistemi periscopici. Oppure dispositivi con movimento polare, leve con movimento angolare (distributori e rubinetti manuali). Altri usi, meno convenzionali, sono per passaggio cavi e tubi (Ad es. il passaggio cavi elettrici da scocca a portiera, nel settore Automotive).
Caratteristiche	Il soffietto in gomma è in grado di proteggere da polvere, sporco, UV, truccioli di legno o metallici, umidità, spruzzi d’acqua o liquidi in genere, olii, agenti chimici ed altri contaminanti dell’ambiente. La continua ricerca e sviluppo di formulazioni di mescole e test di vita accelerata, ha portato in 50anni a raggiungere livelli di personalizzazione ed affidabilità del soffietto solo qualche anno fa impensabili. Caratteristiche La continua ricerca e sviluppo di formulazioni di mescole e test di vita accelerata, ha portato in 50anni a raggiungere livelli di personalizzazione ed affidabilità del soffietto solo qualche anno fa impensabili. Queste caratteristiche hanno aperto nuovi campi d’impiego prima troppo gravosi per normali soffietti. Ad esempio, già dal 2010, la Barbieri ha fornito i soffietti di protezione per la realizzazione della Centrale solare termodinamica Archimede, a cui sono seguite numerose altre centrali elettriche e campi fotovoltaici in tutto il mondo, fra cui installazioni dalla Svezia al Deserto del Sahara, ambienti di ovvia difficoltà estrema per le temperature e presenza di contaminanti abrasivi.
Materie prime speciali	Le particolari mescole resistenti agli olii, grassi solventi ed anche alcuni acidi hanno permesso di espandere l’uso dei soffietti per proteggere dispositivi in ambienti fortemente contaminati da lubrificanti e solventi: distributori e valvole idrauliche, pinze freno, pompe freno, sistemi idraulici in genere e cilindri idraulici. In aggiunta alcuni materiali privi di zolfo o antistatici consentono l’utilizzo a contatto con sensori e dispositivi elettronici di controllo. Più semplici sono le applicazioni dove le richieste tecniche si limitano alla lunga vita, alta affidabilità e resa estetica.
Limitazioni e relative soluzioni	Protezione I soffietti hanno la limitazione di rimanere esclusivamente protezioni, non sopportano sforzi meccanici sia radiali che assiali o differenze di pressione esterno/interno. Non sono quindi adatti al trasporto di fluidi o alla protezione dallo schiacciamento. Soluzione: ricercare soffietti metallici (utilizzati per la giunzione di tubature) Reperibilità Non essendo i soffietti normati, risulta estremamente difficoltosa la reperibilità sul mercato dell’articolo con dimensioni adatte all’applicazione. Tipicamente i progettisti lasciano in ultimo la soluzione al problema, scontrandosi poi con un mercato che non è assolutamente in grado di offrire un articolo con dimensioni desiderate, ciò comporta spesso lunghe ricerche che sfociano nell’acquisto di un prodotto da adattare alla meglio alle dimensioni del proprio macchinario. Il risultato è quasi sempre quello di presentare i primi macchinari con soluzioni posticce che vengono poi presto giudicate inaccettabili. Soluzione: utilizzare il soffietto modulare pronta consegna ed adattabile a tutte le dimensioni nel range di misure che ricopre. Per dimensioni inferiori o superiori al range del soffietto modulare si possono utilizzare soffietti standard esistenti o procedere alla realizzazione dei soffietti custom, che risolvono definitivamente il problema.
Materiali	Il materiale influisce in maniera minima sulla corsa e dimensioni del soffietto, la scelta deve essere effettuata in base all’ambiente di utilizzo per ottenere una lunga durata ed una protezione efficace.
EPDM	Esterno (Sole, UV, aria, pioggia))
NBR	Contatto con Grasso / Olio Minerale
VMQ (Silicona)	Alte temperature (200-300°C), alimentarietà
CR (Neopreno)	Grasso / Olio Minerale ed esterno
HNBR	Grasso / Olio Minerale ed alte temp. (170°C)
FKM (Viton®)	Contatto con acidi aggressivi
